什么纳米颗粒会团聚?纳米颗粒比表面积极大、表面能极高,天然倾向于相互靠近、粘连成团。本文梳理团聚的成因——从表面能驱动的本质、颗粒间的范德华吸引与双电层排斥(DLVO 理论),到离子强度与 pH 如何触发团聚,再到静电稳定与空间位阻两类稳定分散的策略。
一、团聚是什么?
团聚是分散的纳米颗粒相互靠近、粘连成团的过程,颗粒本身仍保持各自的晶体结构。依据结合强度,团聚可分为两类:靠范德华力弱粘连的”软团聚”,容易再次分散;靠化学键或烧结颈连成一体的”硬团聚”,则很难分离。值得注意的是,团聚并不改变单个颗粒的成分和物相,只改变颗粒的空间聚集状态。
团聚与另外两个过程来源不同:
- 奥斯瓦尔德熟化:小颗粒溶解、大颗粒长大,靠”溶解—再沉积”实现。
- 烧结:高温下原子扩散,颗粒接触点长出烧结颈。
- 团聚:颗粒整体在液相或干燥过程中发生物理聚集,无需溶解或高温。

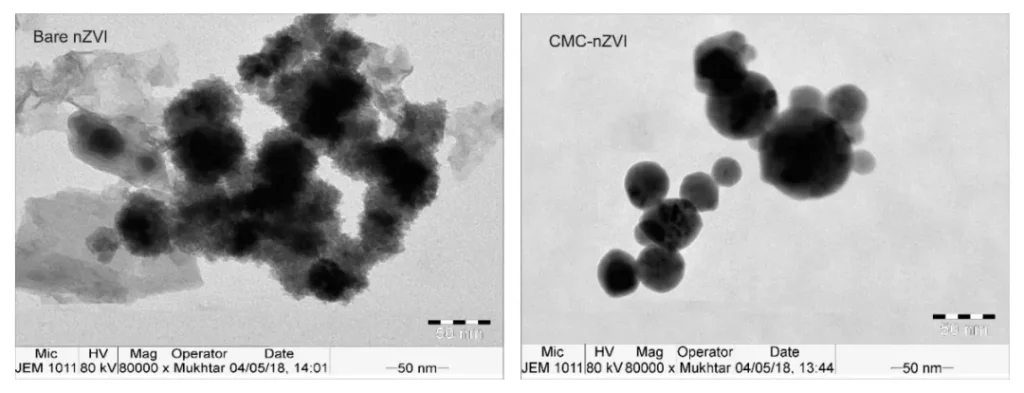

图1 裸露纳米零价铁与羧甲基纤维素(CMC)包覆颗粒的 TEM 对比:裸颗粒相互磁吸连成链状团聚,CMC 包覆后分散为球形。
裸露的纳米零价铁颗粒因磁力相互吸引、连成链状大团;经羧甲基纤维素(CMC)包覆后,则分散为独立的球形颗粒。同样的颗粒,团聚与否完全取决于表面状态与介质条件,而与颗粒自身的成分、物相无关。
二、纳米颗粒为什么天生倾向团聚?
团聚的根本驱动力是表面能。颗粒越小,比表面积越大,表面原子占比越高,单位质量的表面能也就越高。表面原子配位不饱和、能量偏高,体系会自发朝减少总表面积、降低总表面能的方向演化,而颗粒合并成团恰好能减少暴露的表面。

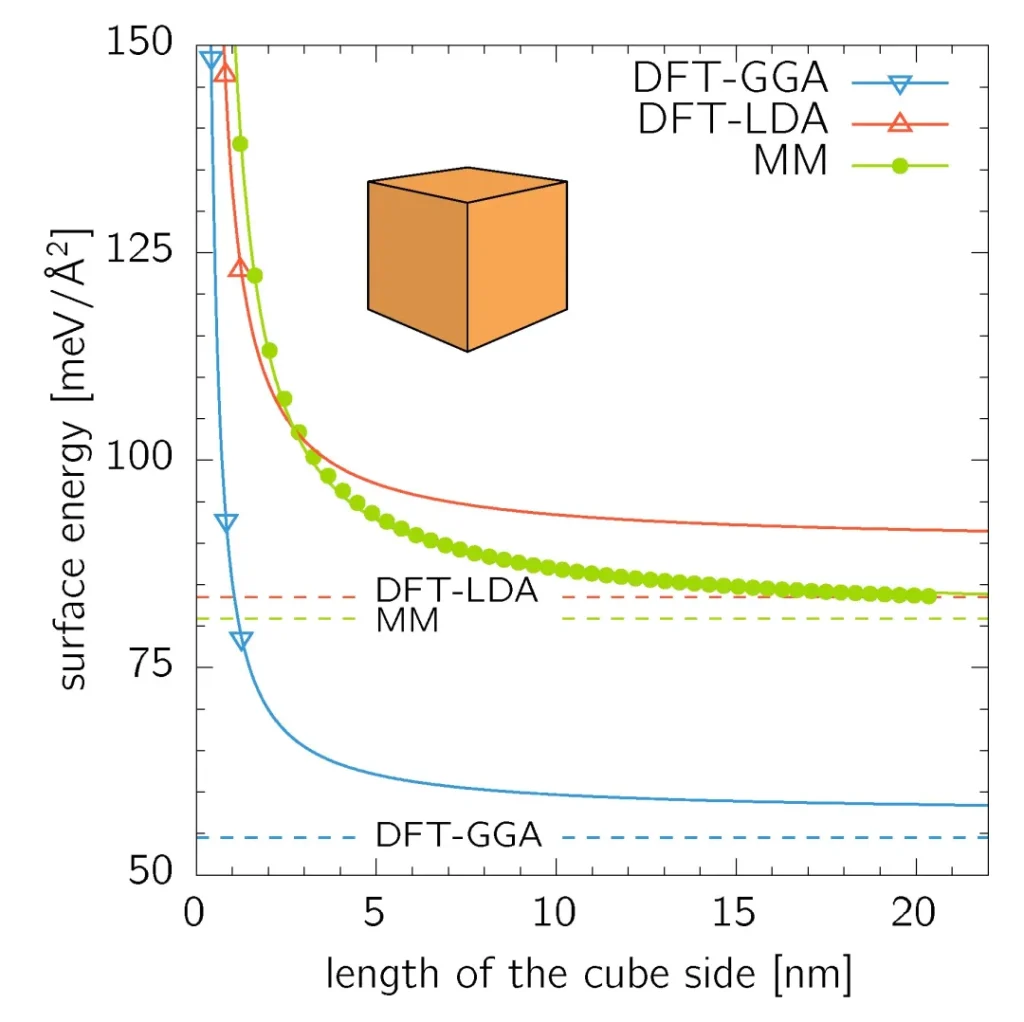

图2 金纳米立方块表面能随边长的变化:边长小于约 5 nm 时表面能急剧升高,尺寸增大后趋近块体值。
对金纳米立方块的计算揭示了这种尺寸依赖:边长降至 5 nm 以下时,表面能急剧上升;尺寸增大到十几纳米后,表面能趋近块体数值。几纳米的颗粒表面能极高,团聚带来的能量下降也最大,因此颗粒越小越不稳定、越倾向于聚集。
高表面能提供了驱动力,而让颗粒真正碰撞到一起的,是布朗运动。纳米颗粒在液体中持续做布朗运动,相互碰撞频繁,一旦贴近便被吸引力粘住。颗粒浓度越高,碰撞越频繁,团聚越快。
三、颗粒之间有哪些吸引和排斥力?
两个颗粒靠近时,会受到一对方向相反的力,这一对力正是 DLVO 理论的核心:范德华力是吸引力,随距离缩短快速增强;双电层静电力是排斥力,源于颗粒表面带电后周围反离子形成的电荷层。两者叠加,得到总相互作用能随颗粒间距变化的曲线。

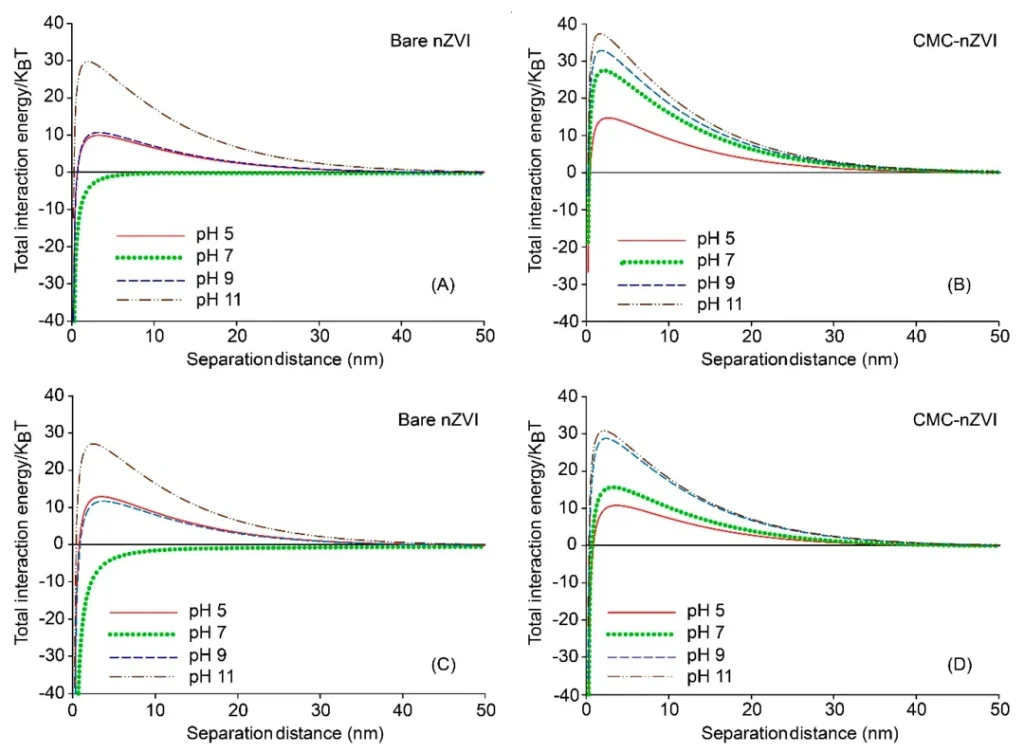

图3 裸露与 CMC 包覆纳米零价铁的 DLVO 总相互作用能随颗粒间距的变化:pH 7 附近能垒消失、曲线转为吸引。
总势能曲线上通常存在一个能垒。能垒较高时,颗粒必须越过一道高势垒才能靠近,多数碰撞被弹开,悬浮液保持稳定;能垒较低甚至消失时,颗粒一碰便陷入吸引深势阱,迅速团聚。可见能垒的高低直接决定分散还是团聚,而能垒本身由表面电荷和介质条件共同调节。
以纳米零价铁为例,其总相互作用能曲线随 pH 变化显著:pH 11 时能垒高达约 30 kBT,颗粒稳定分散;pH 7 接近等电点时能垒几乎为零,曲线直接转为负值,颗粒相互吸引、快速团聚。经 CMC 包覆后,颗粒的能垒整体更高、更稳定。
四、哪些条件会让颗粒更容易团聚?
能垒高低由介质条件调节,其中最主要的是离子强度与 pH。盐浓度升高时,溶液中的反离子会屏蔽表面电荷,双电层被压缩变薄,静电排斥减弱、能垒下降,颗粒因此更容易团聚。

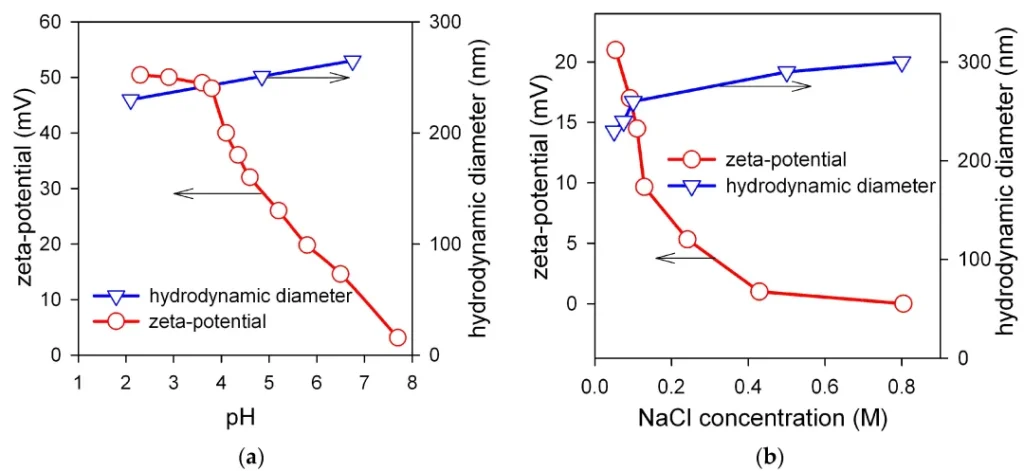

图4 氧化铁纳米颗粒的 Zeta 电位与团聚体流体力学直径随 pH(a)和 NaCl 浓度(b)的变化。
pH 通过表面电荷影响团聚:当 pH 接近等电点时,颗粒表面净电荷趋近于零,Zeta 电位降到零附近,静电排斥几乎消失。以氧化铁颗粒为例,随 pH 升高,Zeta 电位从约 50 mV 降至几毫伏,团聚体的流体力学直径同步增大。
盐浓度的作用同样直接:NaCl 浓度升高时,Zeta 电位从约 20 mV 降至零,颗粒的流体力学直径随之增大。此外,颗粒浓度升高、干燥去除溶剂,也会迫使颗粒相互靠近而发生团聚。
五、怎样让纳米颗粒稳定分散?
稳定分散的关键,在于把 DLVO 曲线中的排斥能垒重新抬高。静电稳定通过提高表面电荷实现,当 Zeta 电位绝对值足够大(一般超过 30 mV)时,静电排斥足以对抗范德华吸引。调节 pH 远离等电点、降低盐浓度,都能增强静电排斥。

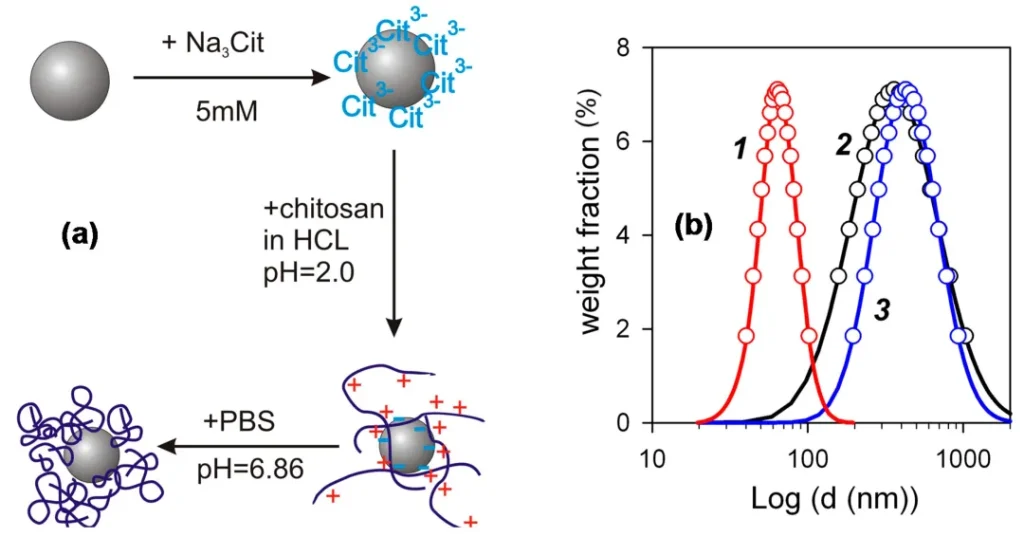

图5 氧化铁纳米颗粒经柠檬酸根(静电)与壳聚糖(空间位阻)稳定的示意及不同阶段的粒径分布。
空间位阻是另一类稳定方式:在颗粒表面接枝聚合物或表面活性剂,形成一层物理屏障,颗粒靠近时聚合物链被压缩、产生排斥,从而阻止颗粒接触。氧化铁颗粒表面的柠檬酸根提供负电,外层壳聚糖提供聚合物屏障,正是”静电 + 空间位阻”的组合。
在实际的陶瓷浆料制备中,仅靠调节 pH 与盐浓度往往难以满足高固含量浆料对快速解凝与稳定性的工业化要求,通常还需借助高效分散剂。德国司马化工(Zschimmer & Schwarz)的助剂产品可按粉体类型针对性选用:
- 氧化物体系(氧化铝、氧化锆、二氧化钛等)—— DOLAPIX CE 64:无碱羧酸类有机分散剂,淡黄色液体,活性物质含量约 65%,无泡沫。其解凝作用源于二价功能基团与陶瓷颗粒表面电荷的相互作用,加入浆料后即刻起效、快速降低粘度;可与聚乙烯醇、聚合物分散剂、多糖、纤维素衍生物等临时粘结剂协同使用,尤其适用于喷雾干燥前的解凝。推荐添加量为浆料固含量的 0.1%–0.5%。
- 氮化硅、碳化硅体系—— PRODUKT KV 5088:无碱氨基醇类有机解凝剂,无色液体,活性物质含量约 90%,不起泡。其作用机制为”假阳离子效应”,附着于陶瓷粉料的阴离子表面并赋予颗粒相同极性电荷,使颗粒因静电排斥而分散。专为氮化硅、碳化硅等高固含量浆料设计,推荐添加量同为浆料固含量的 0.1%–0.5%。
两款分散剂灼烧残余均不超过 0.1%,烧结后残留极少,有利于保持陶瓷制品的纯度与性能。
分散效果最终要靠表征确认:动态光散射测流体力学直径与粒径分布,Zeta 电位测表面带电强度,电镜直接观察颗粒是分散还是成团。流体力学直径接近单颗粒尺寸、Zeta 电位绝对值较高,即对应稳定分散。
